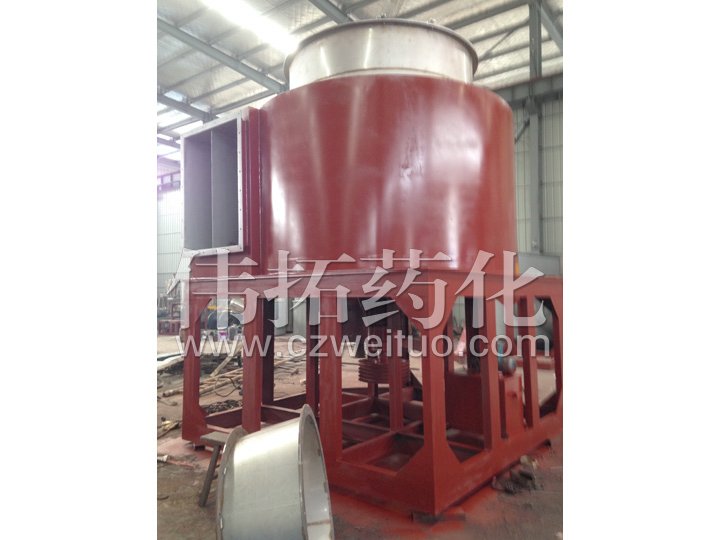

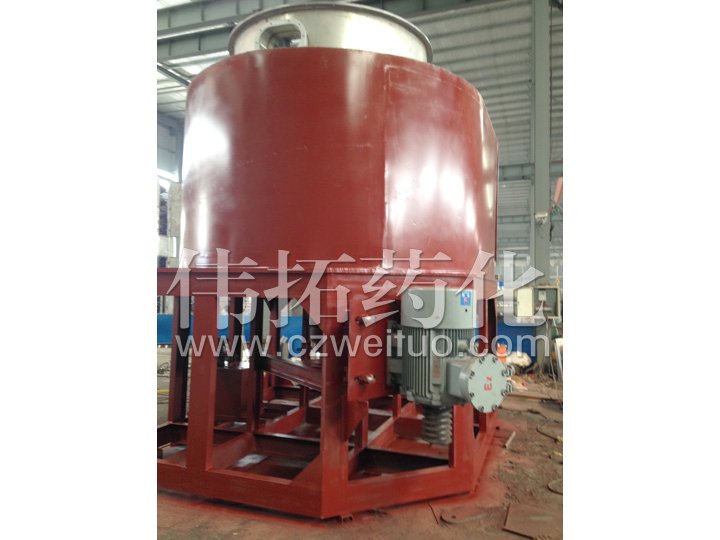

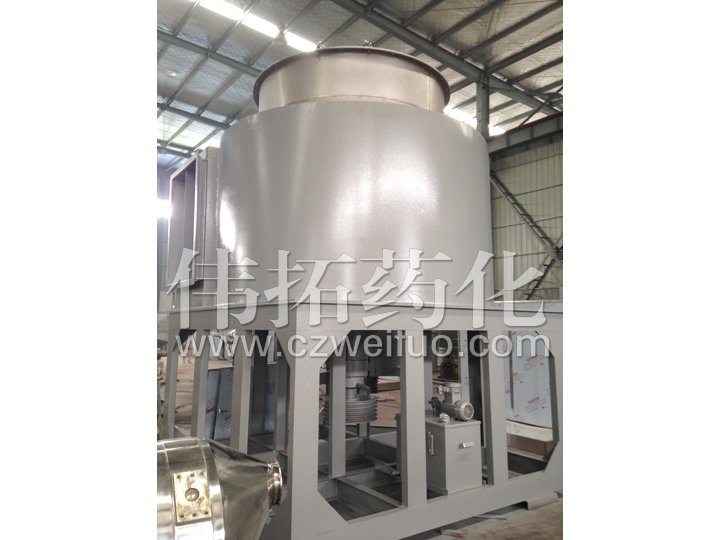

XSG系列旋转闪蒸干燥机

关键词:XSG系列旋转闪蒸干燥机,旋转闪蒸干燥机,闪蒸干燥机,闪蒸干燥
所属分类:干燥设备系列
产品概述:XSG系列旋转闪蒸干燥机是由热空气切线进入干燥器底部,在搅拌器带动下形成强有力的旋转风场。膏状物料由螺旋加料器进入干燥器内,在高速旋转搅拌桨的强烈作用下,物料受撞击、磨擦及剪切力的作用下得到分散,块状物料迅速粉碎,与热空气充分接触、受热、干燥。
产品详情 图片集锦 视频集锦


工作原理
  热空气切线进入干燥器底部,在搅拌器带动下形成强有力的旋转风场。膏状物料由螺旋加料器进入干燥器内,在高速旋转搅拌桨的强烈作用下,物料受撞击、磨擦及剪切力的作用下得到分散,块状物料迅速粉碎,与热空气充分接触、受热、干燥。脱水后的干物料随热气流上升,分级环将大颗粒截留,小颗粒从环中心排出干燥器外,由旋风分离器和除尘器回收,未干透或大块物料受离心力作用甩向器壁,重新落到底部被粉碎干燥。

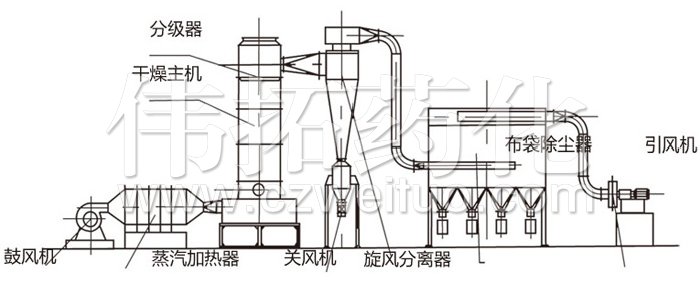

结构示意图

闪蒸干燥机结构示意图
性能特点

◎旋流、流化、喷动及粉碎分级技术的有机结合。
◎设备紧凑,体积小,生产效率高,连续生产,实现了"小设备,大生产"。
◎干燥强度大,能耗低,热效率高。
◎物料停留时间短,成品质量好,可用于热敏性物料干燥。
◎负压或微负压操作,密闭性好,效率高,消除环境污染。
适应物料
有机物:阿特拉津(农药杀虫剂)、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素、有机颜料等。
染料:蒽醌、黑色氧化铁、靛蓝颜料、丁酸、氢氧化钛、硫化锌、各种偶氮染料中间体。
无机物:硼砂、碳酸钙、氢氧化物、硫酸铜、氧化铁、碳酸钡、三氧化锑、各种金属氢氧化物、各种重金属盐、合成冰晶石等。
食品:大豆蛋白、胶凝淀粉、酒槽、小麦糖、小麦淀粉等。
技术规格

型号 XSG-2 XSG-4 XSG-6 XSG-8 XSG-10 XSG-12 XSG-16 XSG-20
主机内径mm 200 400 600 800 1000 1200 1600 2000
风量M3/h 350-500 1150-2000 2450-4500 4450-7550 7000-12500 10000-20000 18000-36000 28200-56500
蒸发水份kg/h 12-17 40-70 80-150 150-250 230-4250 300-600 600-1000 1000-1500
^大装机容量kw 10 20 40 65 85 105 150 230
^大高度m 4.0 4.8 5.8 6.5 7.1 7.8 8.8 10.1
占地面积m2 15 20 28 35 40 52 80 150

注:1.水分蒸发量是以进风温度为1 80oC,出风温度为80oC 时每小时蒸发的水份,
  2.除以上型号外可为用户作特殊设计,
  3.以上装机容量为标准配套,根据物料不同功率配套可明显减少。
处理物料及特点(以6型闪蒸为基准)

物料名称 硬脂酸 氢氧化铝 碳酸锌 杀虫单 TMTD DSD酸 氧化铁红 二氧化锑 氯化亚铜 白太黑
进风温度oC 150 180 150 120 140 150 200 180 200 280
初含湿量% 80 55 80 30 65 60 60 45 30 85
终含湿量% 0.5 1.5 1.0 1.0 0.5 0.5 0.5 1.0 3.0 5.0
实际干燥能力kg/h 140-160 250-280 130-170 80-110 80-120 80-120 300-350 280-320 290-310 250-300



物料名称 促进剂 油溶墨 代酸锰锌 酞青兰 柠檬酸钙 超细碳酸钙 泥浆处理剂 二氧异氰尿酸钠 三氧异氰尿酸钠
进风温度oC 150 150 120 150 140 160 200 180 150
初含湿量% 60 45 30 55 40 70 75 25 30
终含湿量% 0.5 2.0 1.0 1.0 1.0 1.5 5.0 0.2-2 1.0
实际干燥能力kg/h 80-110 350-380 120-150 160-180 300-350 430-470 290-310 80-120 90-150

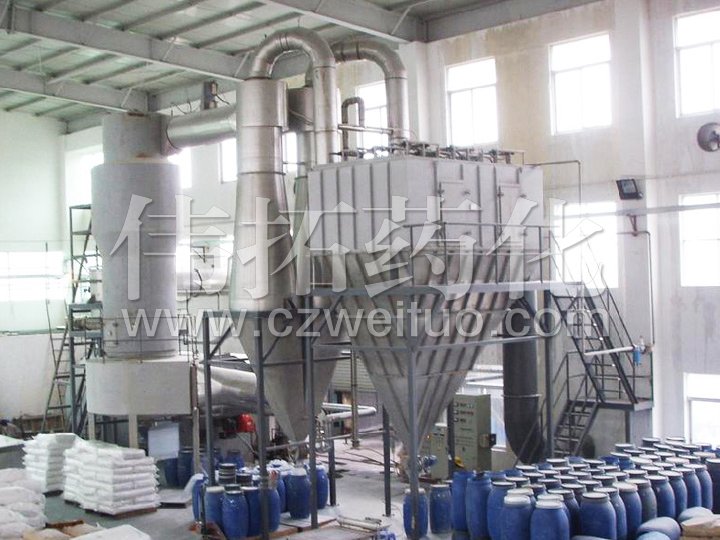

  • 闪蒸干燥机生产现场
  • XSG150闪蒸干燥机
  • XSG150闪蒸干燥机
  • XSG150闪蒸干燥机
  • XSG150闪蒸干燥机
